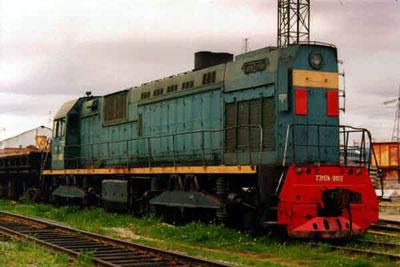

В соответствии с техническим заданием Министерства путей сообщения, Министерства тяжелого, энергетического и транспортного машиностроения и Министерства электротехнической промышленности на Людиновском тепловозостроительном заводе под руководством главного конструктора завода В.Н. Логунова в 1973 г. были впервые в Советском Союзе разработаны технический проект и рабочие чертежи маневрово-вывозного восьмиосного однокузовного тепловоза с дизелем мощностью 2000 л. с. Этот тепловоз предназначен для вывозной работы и маневровой работы на станциях, в том числе на сортировочных горках, с составами, вес которых требует локомотивов с тяговым усилием на 40-50% выше, чем у шестиосных маневровых тепловозов, например, ТЭМ1 и ТЭМ2. По этому проекту в 1975 г. завод изготовил первые два тепловоза, получившие обозначение ТЭМ7.
Кузов тепловоза капотного типа состоит из главной рамы, помещений для аккумуляторной батареи, высоковольтной камеры и холодильника, приваренных к раме, а также кабины машиниста и съемных частей кузова машинного отделения. Силовая установка 2-26ДГ (дизель и тяговый генератор) и все основное оборудование смонтированы на главной раме. На концах рамы установлены автосцепки типа УВЗ или СА-З.
Экипажная часть тепловоза состоит из четырех одинаковых бесчелюстных тележек с поводковыми роликовыми буксами. Рамы тележек опираются на буксы через цилиндрические пружины. На каждые две соседние тележки с помощью маятниковых подвесок опирается промежуточная сварная рама, имеющая шкворневую балку. Кузов тепловоза № 0001 опирается на промежуточные рамы через боковые пневматические рессоры, а на тепловозе № 0002 - через винтовые пружины. Тяговое усилие от двухосных тележек на промежуточную раму передается через наклонные тяги и рычажные механизмы, а от промежуточных рам к кузову - через шкворни. Принятая схема подвешивания кузова рассчитана на прохождение тепловозом неровностей пути и вписывание в кривые радиусом 80 м. Статический прогиб рессорного подвешивания тепловоза № 0001 176 мм, из них 56 мм приходятся на первую ступень (пружины тележек).
Бандажные колеса имеют диаметр 1050 мм. Редуктор тяговой передачи односторонний с упругими зубчатыми колесами; передаточное число редуктора 75:17=4,41. К каждому колесу прижимаются две тормозные колодки (по одной с каждой стороны). На тележках установлено по два тормозных цилиндра диаметром 10". Тепловоз оборудован краном машиниста №394, двумя кранами вспомогательного тормоза №254 (со стороны машиниста и со стороны помощника, где имеется переносной пульт для управления тепловозом), воздухораспределителем №270-005-1 и автоматической локомотивной сигнализацией АЛСНВ-ЭП. На тепловозе установлен четырехтактный V-образный двенадцатицилиндровый дизель 2-2Д49 (12ЧН26/26), имеющий газотурбинный наддув и охлаждение наддувочного воздуха; диаметр цилиндров дизеля и ход поршня 260 мм. Номинальная мощность дизеля при частоте вращения вала 1000 об/мин 2000 e.n.; расход топлива при номинальной мощности 153-160 г/(э.л.с.ч). Масса дизеля 14200 кг. Регулирование мощности дизеля осуществляет объединенный регулятор, позволяющий использовать всю свободную мощность дизеля до конструктивной скорости тепловоза.
Система охлаждения дизеля двухконтурная. В первом контуре, включающем 12 водовоздушных секций холодильника, охлаждается вода дизеля; во втором, имеющем 18 секций - вода, охлаждающая масло дизеля в теплообменнике, и наддувочный воздух в воздухоохладителе.
На тепловозе ТЭМ7 применена (впервые на маневровых тепловозах) электрическая передача переменно-постоянного тока. Тяговый генератор ГС-515, спроектированный и изготовленный Харьковским заводом «Электротяжмаш», представляет собой синхронную двенадцатиполюсную машину с принудительной вентиляцией. Его номинальная мощность 1310 кВт; напряжение 273/153 В, ток 2х1520/2х2700 А; частота вращения ротора 1000 об/мин; коэффициент полезного действия 94,5%. По габаритам этот генератор не отличается от генераторов ГС-501А тепловозов ТЭ109 и ТЭ116, но на 500 кг легче последних. Обмотка статора генератора выполнена по схеме двух звезд. Вал генератора соединен с валом дизеля пластинчатой муфтой. Питание обмотки возбуждения ротора генератора осуществляется через выпрямитель от синхронного возбудителя ВС-650В. Выпрямительная установка УВКТ-8У2, изготовленная Таллvиннским электротехническим заводом, собрана из 168 вентилей ВЛ-200-6Б.
Тяговые электродвигатели ЭД-120, изготовленные Харьковским заводом «Электротяжмаш», четырехполюсные, имеют опорно-осевую подвеску, последовательное возбуждение и принудительную вентиляцию. Их номинальная мощность 135 кВт (напряжение 205/360 В, ток 800/456 А, частота вращения якоря 246/1890 об/мин), максимальная частота вращения 2320 об/мин. Масса электродвигателя 3000 кг. Цепи управления и освещения питаются постоянным током напряжением 110 В. Цепи управления рассчитаны на работу тепловозов по системе многих единиц. Контроллер машиниста имеет реверсивную рукоятку с положениями «вперед», «нуль», «назад» и главную с нулевой и восемью (1-8) рабочими позициями. Двухступенчатый шестицилиндровый компрессор ПК-5,25 производительностью при частоте вращения вала 1000 об/мин 3,5 м3/мин приводится электродвигателем постоянного тока ЭКТ-3 мощностью 21 кВт.
Для пуска дизеля, зарядки аккумуляторной батареи, питания цепей постоянного тока, в том числе электродвигателя ЭКТ-3, служит стартер-генератор СТГ-7М. На тепловозе установлена кислотная аккумуляторная батарея 48ТН-450 (напряжение 96 В), которая может быть заменена щелочной батареей 68ТПЖНК-250.
Сила тяги длительного режима при скорости 10,3 км/ч 343 кН (35 000 кгс). Конструкционная скорость тепловоза 100 км/ч. Служебная масса тепловоза с 2/3 запаса песка и топлива 180 т, т.е. нагрузка от колесной пары на рельсы составляет 22,5 тс. На тепловозе уложен балласт в виде чугунных плит общей массой 25 т, из которых 12 т съемные; следовательно, возможно снижение нагрузки от колесной пары на рельсы до 21 тс с соответствующими изменениями номинальных значений силы тяги длительного режима [до 314 кН (32000 кгс)] и скорости (до 11,6 км/ч). Запас топлива на тепловозе 6000 кг, песка 2300 кг, воды 950 кг и масла 800 кг.
После 1975 г. Людиновский тепловозостроительный завод продолжал изготовление тепловозов ТЭМ7 по нескольку единиц в год. В период 1977-1980 гг. ВНИИЖТ совместо с ВНИТИ и Людиновским заводом провели комплекс исследований и поездных испытаний тепловозов ТЭМ7, которые позволили несколько улучшить конструкцию экипажной части. Основные эксплуатационные испытания тепловозов проводились на Свердловской железной дороге. В депо Свердловск-Сортировочный поступили к 1981 г. шесть тепловозов ТЭМ7, а в 1982 г. все ранее работавшие на маневрах тепловозы ТЭ3 были заменены тепловозами ТЭМ7.
Тепловозы ТЭМ7, начиная с №0003, выпускались только с винтовыми пружинами между рамой кузова и промежуточными рамами. Параллельно этим пружинам были поставлены гидравлические гасители колебаний. При внесенных в конструкцию тепловоза изменениях общий прогиб рессорного подвешивания составил 172 мм, из которых на первую ступень пришлось 46 мм.
На тепловозах ТЭМ7, начиная с №0003, установлен тяговый генератор ГС-515У2, имеющий активную мощность 1400 кВт (напряжение 280/175 В, линейный ток 2х1570/2х2500 А) и частоту тока 100 Гц при частоте вращения вала 1000 об/мин; поставлен стартер-генератор 2ПСГ-02; из первого контура системы охлаждения дизеля исключена одна секция радиатора (осталось 11 секций) и добавлена во второй контур (стало 19 секций); начали устанавливать тяговые электродвигатели ЭД-120А, отличающиеся от электродвигателей ЭД-120 только изоляцией отдельных узлов; изменилось количество воды (850 кг) и масла (970 кг) в системе охлаждения дизеля.
Во время испытаний тепловозов выявилось, что для быстрого наполнения тормозной системы состава производительность компрессора недостаточна. В порядке экспериментна тепловозе ТЭМ7-0017 были установлены два компрессора ПК-5,25.
В мае 1980 г. Людиновский завод начал выпуск установочной партии тепловозов ТЭМ7; эти локомотивы строились в течение всей одиннадцатой пятилетки (1981-1985 гг.) и продолжали строиться в дальнейшем.
Тепловоз ТЭМ-7A
Тепловоз ТЭМ7А предназначен для тяжелой маневрово-вывозной и горочной работы. Широко используется на сортировочных станциях и при вывозке груза из карьера. Может работать о системе двух единиц.
Дизель - 12ЧН26/26 четырехтактный двенадцатицилиндровый с V-образным расположением цилиндров, с газотурбинным наддувом и охлаждением наддувочного воздуха. Частота вращения - 1000 об./мин.
Электропередача переменно-постоянного тока. Состоит из синхронного тягового генератора, выпрямительной установки, восьми тяговых электродвигателей постоянного тока, возбудителя и комплекта электрической аппаратуры.
Ходовая часть обеспечивает наиболее полное использование сцепной массы, хорошие динамические качества и вписывание в кривые малого радиуса. Каждая четырехосная тележка состоит из двухосных тележек, соединенных между собой промежуточной рамой. Рессорное подвешивание двухступенчатое.
Тормозная система оборудована автоматическим прямодействующим тормозом с двухсторонним нажатием колодок; для получения высокой надежности тормозного оборудования применена система осушки воздуха. Компрессор двухступенчатый с приводом от электродвигателя. Ручной тормоз - механический. Для возможности работы с саморазгружающимися вагонами тепловоз поставляется с двумя компрессорными установками.
Кузов машинного отделения имеет двухстворчатые двери, люки и съемные крыши, обеспечивающие свободный доступ к агрегатам при обслуживании, ремонте и демонтаже.
Кабина машиниста разработана с учетом действующих санитарно-гигиенических требований. Приборы для контроля параметров силовой установки и вспомогательных агрегатов, оборудование для управления и безопасного ведения поезда удобно расположены. На тепловозе предусмотрена система бдительности. Управление тепловозом может осуществляться одним машинистом с любой стороны кабины; место машиниста указывается сигнализатором. Система авторежима поддерживает заданную скорость движения поезда.
