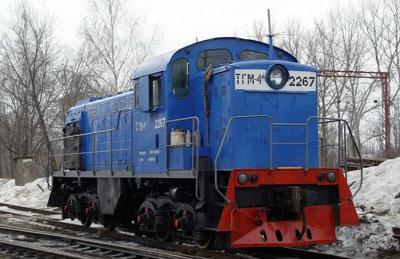

Маневровый тепловоз с гидропередачей ТГМ-4 - ПРОДАЖА и АРЕНДА
В 1957 г. Харьковский завод транспортного машиностроения им. В. А. Малышева совместно с Харьковским заводом «Электротяжмаш» разработал проект шестиосного грузового тепловоза с электрической передачей и дизелем мощностью 3000 л. с. Проект нового дизеля 9Д100 для тепловоза разработан под руководством главного конструктора по дизелестроению завода им. В. А. Малышева В. Н. Струнге, электрическое оборудование - под руководством главного конструктора завода «Электротяжмаш» В. А. Васильева и тепловоз в целом - под руководством главного конструктора по локомотивостроению завода им. В. А. Малышева А. А. Кирнарского.
При проектировании нового тепловоза, имеющего мощность на 50% больше, чем у секции тепловоза ТЭ3, и незначительном увеличении веса локомотива перед работниками заводов возник ряд сложных вопросов, потребовавших проведения теоретических и экспериментальных работ и новых конструктивных решений отдельных узлов.
Наибольшие затруднения при проектировании тепловоза встретило создание двенадцатицилиндрового дизеля 9Д100 с наддувом, повышенной экономичности и надежности и достаточной долговечности на базе дизеля 2Д100; разработка ходовой части тепловоза с минимальным весом и улучшенными тормозными и динамическими характеристиками и выполнение более совершенной схемы электропередачи, а также надежных в эксплуатации электрических машин.
Первый тепловоз новой конструкции, получивший обозначение ТЭ10-001, построен в ноябре 1958 г., в канун 41-й годовщины Великой Октябрьской революции.
Кузов и его рама представляют собой единую цельнонесущую конструкцию, выполненную из набора сварных продольных и поперечных элементов жесткости. Стенки кузова - это фермы без раскосов с равномерно распределенными стойками. Стенки кабины машиниста являются продолжением стенок кузова и, таким образом, также включены в единую несущую конструкцию кузова тепловоза.
Применение кузова несущей конструкции было вызвано стремлением снизить его вес, который на 4150 кг получился меньше, чем у кузова с несущей рамой (18850 кг против 23000 кг), но незначительно легче кузова секции тепловоза ТЭ3 (18950 кг). До тепловоза ТЭ10-001 цельнонесущие кузова применялись на электровозах серии ЧС1 и вагонах электропоездов серии ЭР1. Кузов тепловоза опирается на две трехосные тележки. Передача вертикальной нагрузки на тележки осуществлена так же, как на тепловозе ТЭ3 - в четырех точках через опоры с роликами, перемещающимися по плоскостям с углом наклона 2°.
Тяговое и тормозные усилия от тележек к кузову передаются через центральные шкворни.
Тележки нового тепловоза унифицированы по основным элементам с тележкой тепловоза ТЭ3. Они имеют более эластичное рессорное подвешивание, двустороннее расположение тормозных колодок и малогабаритные буксы колесных пар. На каждой тележке размещено по четыре бункера песочниц. В связи с этими изменениями и увеличением нагрузки на тележку боковые рамы усилены и удлинены, толщина нижних листов боковины увеличена с 20 до 25 мм, а сами листы выполнены из низколегированной стали.
Шкворневая балка литая, таврового сечения. Чтобы повысить эксплуатационную надежность тележки, все поперечные швы и приварные детали с нижних поясов боковин удалены.
Рессорное подвешивание, как и у тележек тепловоза ТЭ3, двухточечное. Каждая точка подвешивания состоит из двух комплектов концевых цилиндрических пружин и двух комплектов рессорного подвешивания, соединенных между собой подвесками и балансирами. В комплект рессорного подвешивания входят две цилиндрические пружины и размещенная между ними 14-листовая рессора. Листовая рессора и пружины работают последовательно. Статический прогиб рессорного подвешивания 71 мм (жесткость - 695 кГ/мм), т. е. больше, чем у тепловозов ТЭ3. Буксы имеют роликовые подшипники ЦКБ-1527 с цилиндрическими роликами и осевые упоры с пружинами.
Для более равномерного распределения нагрузок на ролики в зоне их нагружения нагрузка на корпус буксы передается на вертикальные стенки корпуса через «арку». Применение такой конструкции уменьшает необрессоренный вес каждой оси по сравнению с тепловозом ТЭ3 на 90 кг. Диаметр колес новых колесных пар - 1050 мм.
Тяговые электродвигатели имеют опорно-осевую подвеску; редуктор выполнен односторонним с передаточным числом 15:68=1:4,53 (модуль 11).
В средней части тепловоза, на раме кузова, расположена силовая установка, состоящая из дизеля 9Д100 и соединенного с ним полужесткой муфтой главного генератора Л1ПТ-120/49. Дизель и генератор смонтированы на общей поддизельной раме сварной конструкции, которая является одновременно и картером дизеля.
Дизель 9Д100 имеет такие же размеры цилиндров (диаметр 207 мм), ход поршней (2х254 мм) и скорость вращения при номинальной мощности 3000 л. с. (850 об/ман), как и дизель 2Д100. Повышение мощности каждого цилиндра с 200 до 250 л. с. достигнуто за счет повышения давления наддува до 1,85 кГ/см2.
Коэффициент избытка воздуха у дизеля увеличился с 1,86 до 2,4, а максимальное давление сгорания с 84 до 94 кГ/см2. Минимальная скорость вращения валов дизеля - 400 об/мин. Расход топлива у нового дизеля при номинальной мощности составил 163 г/э. л. с. ч.
Дизель 9Д100 с рамой весит 22 350 кг против 19 000 кг дизеля 2Д100, т. е. удельный вес дизеля снизился с 9,8 до 7,45 кг/л. с.
Наддувочный воздух нагнетается воздуходувками, затем охлаждается и после этого центробежным нагнетателем подается в цилиндры дизеля. Использование для турбовоздуходувок энергии отработавших газов повысило экономичность дизеля. Охлаждение продувочного воздуха выполнено в виде укороченных секций холодильника, применяемого для охлаждения воды.
Главный генератор МПТ-120/49 представляет собой десятиполюсную машину постоянного тока с независимым возбуждением и принудительной вентиляцией. Машина не имеет компенсационной обмотки. При скорости вращения якоря 850 об/мин генератор развивает номинальную мощность 2000 квт (напряжение 470 в, ток 4 260 а). Максимальное напряжение - 650 в при токе 3080 а. Вес генератора 9 020 кг.
Главный генератор используется также в качестве электродвигателя с последовательным возбуждением, работающим от аккумуляторной батареи во время пуска дизеля.
На тепловозе установлены новые тяговые электродвигатели ЭДТ-340А, спроектированные и изготовленные Харьковским заводом «Электротяжмаш» для газотурбовоза Г1-01. Номинальная мощность этих электродвигателей при работе на тепловозе 307 к т (470 в, 710 а), скорость вращения якоря - 590 об/мин, максимальная скорость вращения - 2240 об/мин. Электродвигатели имеют по четыре главных и четыре дополнительных полюса, обмотка якоря-петлевая, изоляция обмоток кремнийорганическая класса Н, вентиляция электродвигателей принудительная. Вес электродвигателя 2 800 кг, т. е. удельный вес этого электродвигателя 9,1 кг/квт против 16 кг/к т у электродвигателей ЭДТ-200 тепловоза ТЭ3.
Все шесть тяговых электродвигателей соединены параллельно. Для более полного использования мощности дизеля на высоких скоростях движения предусмотрены две ступени "ослабления" поля 55 и 35% возбуждения. Переход на режимы «ослабленного» поля происходит автоматически при помощи двух реле перехода.
Впервые в отечественном тепловозостроении завод «Электротяжмаш» применил на тепловозе ТЭ10-001 принципиально новую и более совершенную систему возбуждения главного генератора. В качестве источника тока для возбуждения генератора использован синхронный генератор ГСВ-20, вырабатывающий трехфазный ток частотой от 190 до 400 гц. От этого генератора ток через обмотки магнитного усилителя (амплистата) и полупроводниковые германневые вентили поступает в независимую обмотку главного генератора. В отличие от обычных магнитных усилителей амплистат имеет внутреннюю обратную связь. У амплистата, помимо обмоток, через которые ток от синхронного генератора проходит к обмотке возбуждения главного генератора, на сердечниках помещены еще четыре подмагничивающие обмотки: регулировочная, получающая питание от аккумуляторной батареи через регулировочный реостат; задающая, получающая питание от тахогенератора (ток в этой обмотке пропорционален скорости вращения валов дизеля); управляющая и запасная (не работающая). Ток управляющей обмотки подается от трансформаторов постоянного тока и зависит от величины напряжения и тока главного генератора. Эта обмотка обеспечивает заданный закон изменения напряжения от тока главного генератора. При этом происходит автоматическое ограничение тока и напряжения главного генератора, а его внешняя характеристика приближается к гиперболической.м
Поддержание постоянной мощности и реализация главным Генератором максимальной свободной мощности дизеля обеспечивается объединенным регулятором с реостатом в цепи управляющей обмотки амплистата.
Система возбуждения с амплистатом по сравнению с обычными электромашинными системами более надежна, так как в ней отсутствуют коллекторы вибрирую и контакты, и позволяет более полно использовать мощность дизеля, чего нельзя получить при обычных системах с машинами, у которых за счет петли гестеризиса в магнитных системах получаются значительные отклонения внешних характеристик главного генератора от расчетных.
Управление тепловозом осуществляется контроллером машиниста, воздействующим на регулятор дизеля (а последний на реостат регулировочной обмотки амплистата) и на цепь обмотки тахогенератора. Главная рукоятка контроллера имеет 15 позиций.
На подшипниковых щитах главного генератора смонтированы синхронный генератор ГСВ-20 мощностью 20 кет (230 в, 63 д, 400 гц), ротор которого имеет скорость вращения 1 500 об/мин, и вспомогательный генератор ВГТ-275/120 мощностью 12 кет (75 б, 160 а) со скоростью вращения якоря 2000 об/мин. Обе эти машины и вентилятор для охлаждения тяговых электродвигателей передней тележки приводятся во вращение от вала главного генератора через клиноременную передачу. С валом главного генератора через полужесткую муфту соединен компрессор КТ7. Этот компрессор отличается от компрессора КТ6 направлением вращения вала и некоторыми деталями. Производительность компрессора КТ7 при скорости вращения вала 850 об/мин - 5,3 м3 воздуха в минуту, т. е. такая же, как у компрессора КТ6.
За дизелем со стороны противоположной генератору размещены холодильники для охлаждения воды, масла и наддувочного воздуха. Вентиляторы холодильника имеют механический привод через коробку передач, управляемую термостатами. Над шахтой холодильника и частично над задней кабиной машиниста расположена железо-никелевая аккумуляторная батарея ТПЖН-450.
Первый тепловоз ТЭ10-001 имел служебный вес 138 , запас топлива 5500 кг, масла 1450 кг, воды 1500 кг и песка 520 кг.
При длительном режиме он развивал силу тяги 25000 кГ и скорость 25 к /ч. При конструктивной скорости 100 км/ч сила тяги его 5900 кГ.
По своим тяговым возможностям новый тепловоз не уступает паровозу ФД21 при его наибольшей мощности и значительно превосходит наиболее распространенные и более легкие типы паровозов, как паровозы серии Л, ЛВ, Еа . Будучи промежуточным по мощности типом тепловоза межд тепловозами ТЭ2 с дизелями общей мощностью 2000 л. с. и тепловозами ТЭ3 с дизелями общей мощностью 4000 л. с., новый тепловоз, имея значительно меньший вес по сравнению с двухсекционным тепловозом ТЭ3, мог в ряде случаев с успехом заменять паровозы, работая одиночной тягой.
Харьковский завод строил тепловозы ТЭ10 в период 1958-1961 гг., внося в них отдельные конструктивные изменения, направленные на улучшение и снижение веса локомотива.
Еще в процессе экспериментирования с дизелем 9Д100 выяснилось, что путем увеличения давления наддува с 1,85 кГ/см2 до 2,3-2,4 кГ/с2 можно получить дизель равной мощности не в двенадцати, а в десяти цилиндрах. Новый дизель, получивший обозначение 10Д100, при скорости вращения вала 850 об/мин развивает мощность 3 000 л. с. Размеры его цилиндров и ход поршня такие же, как у дизелей 2Д100 и 9Д100. Воздух, подающийся в цилиндры между первой и второй ступенью сжатия, охлаждается. Вес дизеля 10Д100 с под дизельной рамой - 19460 кг, самого дизеля - 16800 кг. Расход топлива при номинальной мощности - 160-165 г/э. л. с. ч. Дизели 10Д100 устанавливали на тепловозах с №015.м
На тепловозах №002-012, 014 и 020 были установлены тяговые электродвигатели ЭДТ-340Г, у которых в отличие от электродвигателей ЭДТ-340А для обмоток якорей и дополнительных полюсов применена вместо изоляции класса Н изоляция класса В. На остальных тепловозах ТЭ10 ставили тяговые электродвигатели ЭД-104, у которых для увеличения длительной силы тяги локомотива изменены обмоточные данные и размеры пазов в якоре; проводники в пазу расположены не плашмя, а по высоте паза; уменьшен диаметр коллектора с 400 до 350мм. Мощность (307квт), напряжение (470 в) и ток (710 а) остались без изменения, максимальное напряжение - 700 в, максимальная скорость вращения якоря поднята до 2480 об/мин, изоляция обмоток главных полюсов - класса Н, дополнительных - класса В, в машины - 2850 кг. Одновременно изменено передаточное отношение редуктора - 14:69=1:4,93. Длительная сила тяги тепловоза прц этом увеличилась до 27000 кГ при одновременном уменьшении скорости до 23 км/ч.
Вместо аккумуляторной батареи ТПЖН-450 с тепловоза 002 устанавливалась батарея 46 ТПЖН-550, имеющая большую емкость (550 - ) и номинальное напряжение 60 в.
После проведения описанных крупных, а также более мелких изменений, увеличения запаса топлива до 6 500 кг и песка до 950 кг служебный вес тепловоза составил 129 т.
Кроме тепловозов ТЭ10, тепловозостроительными заводами строились их разновидности: тепловозы 2ТЭ10, ТЭП10, 2ТЭ10Л, ТЭП10Л. На всех этих тепловозах установлены дизели 10Д100.
Тепловоз 2ТЭ-10
В 1960 г. Харьковский завод транспортного машиностроения им. В. А. Малышева выпустил двухсекционный тепловоз 2ТЭ10 с тяговыми двигателями ЭДТ-340Г и передаточным числом редуктора 15:68=1:4,53. Этот тепловоз, первоначально обозначаемый ТЭ12, представлял собой две постоянно сцепленные секции тепловозов ТЭ10, у которых с одной стороны обычные кабины машиниста превращены в тамбур для перехода из секции в секцию и сняты со стороны тамбуров путеочистители. Мощность и сила тяги при всех режимах, запасы топлива, масла, воды и песка у тепловозов 2ТЭ10 в два раза больше, чем у тепловозов ТЭ10.
Испытания первого тепловоза 2ТЭ10 проводились в сентябре 1960 г. на участке Основа-Красный Лиман.
В 1961 г. Харьковский завод выпустил партию таких тепловозов. На них были установлены тяговые электродвигатели ЭДТ-104, а редуктор имел передаточное отношение 14:69=1:4,93.
Тепловозы поступили в депо Кандалакша Октябрьской дороги для работы на участке Кандалакша - Лоухи. По отзывам работников депо, новый тепловоз по сравнению с тепловозом 3ТЭ3 такой же мощности значительно удобней для эксплуатации.

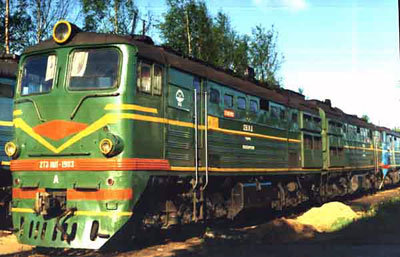

Тепловоз 2ТЭ-10Л
В октябре 1961 г. Луганский тепловозостроительный завод им. Октябрьской революции построил опытный двухсекционный тепловоз 2ТЭ10Л, у которого в отличие от тепловоза 2ТЭ10 вместо несущей конструкции применены кузова с несущей рамой, т. е. по типу уже освоенного заводом кузовов тепловозов ТЭ3. У тепловозов 2ТЭ10Л сохранены одинаковые с тепловозами ТЭ3 расстояния между шкворнями (8600 м ) и между осями автосцепок (16969 мм) у каждой секции. Основными несущими элементами рамы кузова тепловоза 2ТЭ10Л являются две хребтовые балки №45 и два обносных швеллера №16. Между собой балки соединены межрамными креплениями, а по концам литыми стяжными ящиками. Кабины машиниста установлены на раме кузова на резиновых амортизаторах.
На тепловозе 2ТЭ10Л применены такие же тележки, дизель-генератор, компрессор, как и на тепловозах ТЭ10 Харьковского завода.
Установленные на тепловозе тяговые электродвигатели ЭД-104А отличаются от электродвигателей ЭД-104 формой сердечника главного полюса и количеством витков этих полюсов (19 витков вместо 18).
Применена несколько измененная система возбуждения главного генератора, при которой магнитный усилитель (амплистат) включен не в цепь обмотки возбуждения главного генератора, а в цепь обмотки возбуждения возбудителя. Возбудитель В-600 постоянного тока мощностью 15 к т. (150 в, 100 а, 1800 об/мин) спроектирован и изготовлен Харьковским заводом «Электротяжмаш». Этот возбудитель имеет две обмотки возбуждения - основную намагничивающую, питаемую через амплистат, и дополнительную размагничивающую. Последняя питается постоянным током от вспомогательного генератора. Такая схема позволила уменьшить вес и размеры магнитного усилителя, выпрямителей, трансформаторов. В связи с другой системой возбуждения несколько изменены и электрические схемы тепловоза.
Возбудитель В-600 вместе с вспомогательным генератором ВГТ-275/120 представляют двухмашинный агрегат А-708В, вес которого составляет 400 кг. Кроме того, на тепловозе установлен однокорпусный агрегат А-705А, состоящий из синхронного подвозбудителя ГС-500 и тахогенератора ТГ-88/85.
На тепловозах применен автоматический пуск дизеля и параллельное соединение аккумуляторных батарей обеих секций. Предусмотрена возможность перехода машиниста из кабины в кабину без остановки дизеля.
Привод вентиляторов холодильников осуществлен через гидравлическую муфту переменного наполнения, что позволило облегчить введение автоматического регулирования температуры воды и масла.
На тепловозе установлены всережимные, непрямого действия регуляторы мощности с гидравлическим сервомотором, гибкой обратной связью и автоматическим регулированием мощности.
Несколько отличаются от тепловозов 2ТЭ10 запасы топлива (2 6300 кг) и песка (2х1000 кг), У аккумуляторной батареи добавлены два элемента (батарея типа 48 ТПЖМ-550) и повышено номинальное ее напряженпе до 63 в. Служебный вес тепловоза составляет 2х127,8 т; тяговые параметры тепловоза такие же, как и у тепловозов 2ТЭ10.
Тепловоз 2ТЭ10Л-001 впервые был обкатан на участке Луганск - Раданово - Сентяновка - Красный Лиман в ноябре 1961 г. В апреле 1962 г. тепловоз испытывался на этом же участке с составами весом до 4100 т, локомотив развивал проектную мощность 1910 к т.
С 1962 г. Луганский тепловозостроительный завод им. Октябрьской революции начал выпускать небольшими партиями тепловозы 2ТЭ10Л, внося в их конструкцию отдельные изменения.
На тепловозах с №003 установлены новые главные генераторы ГП-311 с независимым возбуждением и принудительной вентиляцией. Длительная мощность этих генераторов - 2000 к т (ток - 4320 а, напряжение - 465 , скорость вращения якоря - 850 об/мин). Обмотка якоря дополнительных полюсов имеет изоляцию класса В, обмотка главных полюсов - класса Н.
На тепловозах 004, 006 и последующих вместо тяговых электродвигателей ЭД-104А начали устанавливать электродвигателя ЭД-107, как и на тепловозах ТЭП10 с №109. Одновременно передаточное отношение редуктора было изменено с 14:69=1:4,93 на 15:68=1:4,53.
Тепловозы до №032 включительно выпущены с завода с цельнокатаными колесами; вследствие неудовлетворительной работы этих колес, начиная с тепловоза №033, устанавливают колеса с бандажами.
На тепловозе №005 выпуска 1963 г. в виде опыта применен тележки бесчелюстного типа с буксами, имеющими поводки и резинометаллические блоки, как у электровозов ВЛ60 и тепловозов ТЭП60.
Тепловоз №031 был оборудован противобоксовочной защитой, осуществленной при помощи датчиков, связанных с колесными парами и меняющих частоту тока в зависимости от скорости их вращения.
Тепловоз 2ТЭ10Л-867 прошел тягово-теплотехнические испытания, на основании которых ЦНИИ МПС выпустил паспортные характеристики этого локомотива. В процессе постройки тепловозов в их конструкцию вносились отдельные изменения.
С тепловоза №1231 (1970 г.) вместо тяговых электродвигателей ЭД-107 начали устанавливать электродвигатели ЭД-107Л, у которых изменены типы якорных подшипников, увеличена жесткость вала, применена улучшенная изоляция обмоток и сделан ряд других небольших изменений. Параметры электродвигателей и их взаимозаменяемость при этом сохранились.
Для проведения эксплуатационных испытаний тепловозов с увеличенной нагрузкой от колесных пар на рельсы в 1970 г. два тепловоза (№1314 и №1318) были выпущены со служебным весом секции порядка 136,5 тс, т. е. нагрузкой от оси на рельсы около 23 тс. У тележек этих тепловозов были поставлены дополнительные внутренние цилиндрические пружины и примешены девяти листовые рессоры.
Чтобы повысить срок службы зубчатых колес редукторов Ворошиловградский завод с 1970 г. выпускал опытные партии локомотивов с редукторами тепловозов ТЭ3, имеющих модуль 10 мм. При этом передаточное отношение составляло 17:75=1:4,412 и соответственно сила тяги при продолжительном режиме секции 25300 кгс при скорости 24,7 км/ч. Для улучшения условий работы зубчатых передач и тяговых электродвигателей на секциях Б тепловозов № 1555, 1756, 1801 (1971-1972 гг.) были поставлены резиновые элементы эластичности у больших зубчатых колес. До 1970 г. тепловозы изготовлялись с воздушно-масляной системой охлаждения, а затем с водомасляными теплообменниками.
Начиная с 1971 г. локомотивы выпускались с жесткими динамическими характеристиками тягового генератора, что несколько повысило тяговые свойства тепловозов. На тепловозе № 2079 (декабрь 1972 г.) по разработкам Московского института инженеров железнодорожного транспорта (МИИТа) и харьковского завода «Электротяжмаш» последовательное возбуждение тяговых электродвигателей заменено независимым. При этом на тепловозе был снят двухмашинный агрегат, а на его место установлен трехфазный генератор собственных нужд, имеющий мощность 100 кВт (линейное напряжение 230 В, частота тока 400 Гц при частоте вращения 3000 об/мин). От этого генератора питаются обмотки возбуждения тягового генератора и тяговых электродвигателей и цепи управления через индивидуальные тиристорные выпрямители.
На основании положительного опыта эксплуатации тепловоза 2ТЭ10Л-005, построенного еще в конце 1963 г. с бесчелюстными тележками, Ворошиловградский завод выпустил в 1971-1973 гг. партию тепловозов с такими тележками. Буксы у этих тележек соединены с рамой поводками с шарнирами, имеющими резиновые втулки. Рессорное подвешивание у этих тепловозов имеют только цилиндрические пружины между хвостовиками букс и рамой тележки (по два комплекта на буксу) и у локомотива отсутствуют продольные балансиры (применено индивидуальное подвешивание). Статический прогиб рессорного подвешивания 140 мм. Тормозная система выполнена для двустороннего нажатия колодок на колеса.
С января 1971 г. вместо синхронного подвозбудителя ГС-500 на тепловозах ставились синхронные подвозбудители ВС-652 номинальной мощностью 1,1 кВт (110 В, 10 А, 4000 об/мин, 133 Гц). В 1968 г. тепловоз 2ТЭ10Л-160 был оборудован реостатным тормозом и испытывался на участке Голутвин - Озеры Московской дороги; дальнейшего распространения на тепловозах 2ТЭ10Л это торможение не получило.

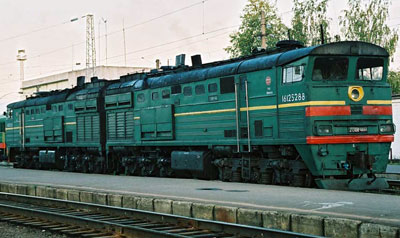

Тепловоз 2ТЭ-10В
В декабре 1974 г. Ворошиловградский завод построил первый тепловоз 2ТЭ10В и в период 1975-1981 гг. выпускал их серийно. Этот локомотив представляет собой усовершенствованный тепловоз 2ТЭ10Л, буква В в обозначении серии означает ворошиловградский. Кузов выполнен по типу кузова тепловоза 2ТЭ10Л и имеет унифицированные кабины машиниста. Тележки бесчелюстного типа с цилиндрическими пружинами между буксами и рамой тележки, как это было сделано у опытных партий тепловозов 2ТЭ10Л. Редуктор имеет зубчатые колеса с эластичными элементами. Передаточное отношение редуктора 17:75=1:4,412, модуль 10 мм.
На тепловозах установлены одинаковые с тепловозами 2ТЭ10Л дизели (10Д100), тяговые генераторы (ГП-311Б), двухмашинные агрегаты (А-706Б), синхронные подвозбудители (ВС-652), тяговые электродвигатели (ЭД-118А), компрессоры (КТ-7), аккумуляторные батареи (46ТПЖН-550). Сохранены передаточное число тяговых редукторов (4,412) и ступени ослабления возбуждения тяговых электродвигателей. Основными отличиями тепловозов 2ТЭ10В от серийных тепловозов 2ТЭ10Л явились применение бесчелюстных (поводковых) тележек и изменение расположения на них тяговых электродвигателей: все электродвигатели на тележках расположены «гуськом» в сторону середины кузова секции.
Тяговые электродвигатели ЭД-118 тепловозов 2ТЭ10В отличаются от тяговых электродвигателей ЭД-107А изоляцией катушек главных полюсов-применена изоляция «монолит». Основные параметры у электродвигателей остались без изменения. Сохранены две ступени ослабления возбуждения: 57-63% и 35-39 %.
Кузов тепловоза выполнен по типу кузова тепловоза 2ТЭ10Л и имеет новые унифицированные кабины машиниста. На каждую тележку он опирается через четыре боковые опоры; тяговые и тормозное усилия передаются от тележек на раму кузова через шкворни. Буксы тележек тепловозов 2ТЭ10В соединены с рамой поводками с шарнирами, имеющими резиновые втулки.
Для рессорного подвешивания применены только цилиндрические пружины между хвостовиками букс и рамой тележки (по два комплекта на буксу), продольные балансиры отсутствуют (индивидуальное подвешивание). Статический прогиб рессорного подвешивания 100 мм.
Тормозная система выполнена с двусторонним нажатием колодок на колеса. Тормозные колодки каждого колеса прижимаются к бандажу своим тормозным цилиндром диаметром 8", т. е. тележки имеют по шесть цилиндров.
На тепловозах 2ТЭ10В применены усовершенствованный пульт управления с контроллером КВ-1552, который имеет такое же количество позиций, как и контроллер КВ-1509 тепловозов 2ТЭ10Л, а также бесконтактные регуляторы напряжения БРН-ЗВ и некоторое другое ранее не применявшееся оборудование.
На части тепловозов установлены тяговые электродвигатели ЭД-118В, отличающиеся от электродвигателей ЭД-118А только конструкцией моторно-осевых подшипников, смазка к которым подается принудительно шестеренчатым насосом.
На тепловозах 2ТЭ10В не изменились по сравнению с тепловозом 2ТЭ10Л запасы топлива, воды и масла, но увеличился запас песка до 1006 кг на секцию. Общая масса теповоза в служебном состоянии повысилась до 2х138 .
Конструкционная скорость тепловоза 100 км/ч, сила тяги длительного режима 2х245 кН (2х25000 кгс) при скорости 24,7 км/ч.
22 апреля 1977 г. в день рождения В. И. Ленина Ворошиловградский завод торжественно передал Северной железной дороге свой 25000-й тепловоз: им стал тепловоз 2ТЭ10В-3665.
В 1978 г. завод выпустил опытный трехсекционный тепловоз 3ТЭ10В-0001.
